Con l'avvento di Windows 8 l'uso delle funzionalità legate alla
possibilità di "toccare" il video è diventato normale. Sui nuovi
tablet e sui dispositivi muniti di "touch screen" ben presto
l'utente si abitua ai nuovi gesti e li adopera con
disinvoltura.

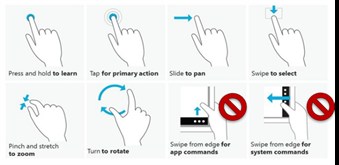

Questi "gesti" possono attivare delle "azioni" effettuate
direttamente dal sistema operativo, oppure è il sistema che, in
funzione di "gesti" predefiniti, genera degli eventi che possono
essere utilizzati direttamente dagli applicativi.
Nell'ambiente embedded può essere molto interessante poter
filtrare questi gesti in modo che l'applicazione (o le
applicazioni) per cui è stato progettato il dispositivo non venga
disturbata da azioni scaturite da gesti interpretati dal sistema
operativo, ma che, allo stesso tempo, possano arrivare
all'applicazione quegli eventi che essa aspetta.
Nel novero dei "gesti" che attivano delle "azioni" del sistema
operativo troviamo quelle della nuova shell di Windows 8 e che
fanno apparire alcune nuove funzionalità di sistema:

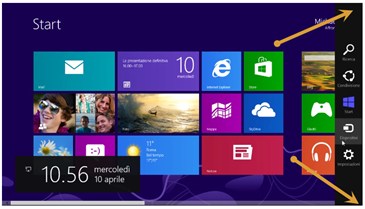

· se si fa scorrere rapidamente un dito dal bordo destro della
schermata, compare la lista degli Accessi (in inglese
Charms) che permettono di selezionare l'azione voluta:
- Ricerca
(
+F)
- Condividi (
![clip_image005[1]](/media/3001/Windows-Live-Writer_6c03b21d7bc9_103EF_clip_image005%5B1%5D_thumb.jpg)
+H)
-
Start (
![clip_image005[2]](/media/3011/Windows-Live-Writer_6c03b21d7bc9_103EF_clip_image005%5B2%5D_thumb.jpg)
)
- Dispositivi (
![clip_image005[3]](/media/3021/Windows-Live-Writer_6c03b21d7bc9_103EF_clip_image005%5B3%5D_thumb.jpg)
+K)
- Impostazioni (
![clip_image005[4]](/media/3031/Windows-Live-Writer_6c03b21d7bc9_103EF_clip_image005%5B4%5D_thumb.jpg)
+I)
Subito dopo il nome in italiano dell'Accesso abbiamo
riportato la sequenza, invariante per tutte le lingue, da
effettuare da tastiera per richiamare la stessa funzione.
Per ottenere la visualizzazione degli Accessi mediante
il mouse, basterà portare il puntatore nell'angolo in alto (o in
basso) a destra dello schermo.

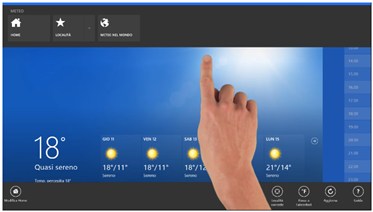

· se si fa scorrere un dito dal bordo superiore della schermata
quando è visualizzata un'applicazione Windows 8, il puntatore si
presenta a forma di "manina" e se si fa scorrere il dito
verticalmente verso il basso, si ottiene la chiusura
dell'applicazione stessa: la manina si chiude a pugno come se
prendesse la schermata e la portasse verso il basso fuori dallo
schermo. Oppure, in altre applicazioni, potrebbero essere
visualizzate una serie di opzioni con una tendina che scende dal
bordo superiore e/o con una che sale da quello inferiore:

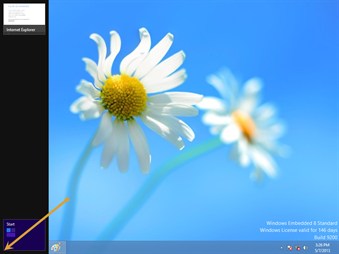

· se si fa scorrere rapidamente un dito dal bordo sinistro della
schermata, compare la lista degli applicativi in esecuzione per
poter rapidamente passare da un'applicazione ad un'altra.
Questi sono soltanto alcuni "gesti" che comportano delle azioni
di sistema, ma la cosa importante è capire la metodologia che ci
mette a disposizione lo strumento di Windows Embedded 8 Standard
per poter "filtrare" questi gesti.

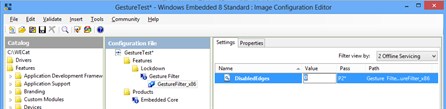

Configurazione mediante ICE
Dopo aver inserito nella build il package "Gesture
Filter" che si trova in: Features/Lockdown, abbiamo a
disposizione una variabile "DisabledEdges" che prevede un valore
numerico:
Questo valore va determinato sommando i singoli filtri facendo
riferimento alla seguente tabella:
|
Bordo
|
Valore
|
Descrizione
|
|
Sinistra
|
1
|
Disabilita l'azione del bordo sinistro e la funzionalità di
navigazione tra le applicazioni
|
|
Destra
|
2
|
Disabilita l'azione del bordo destro e la comparse della lista
degli Accessi
|
|
Superiore
|
4
|
Disabilita l'azione del bordo superiore e le funzionalità della
barra superiore delle applicazioni
|
|
Inferiore
|
8
|
Disabilita l'azione del bordo inferiore e le funzionalità della
barra inferiore delle applicazioni
|
|
Angolo in alto a sinistra
|
16
|
Disabilita l'azione collegata all'angolo in alto a sinistra
|
|
Angolo in alto a destra
|
32
|
Disabilita l'azione collegata all'angolo in alto a destra
|
|
Angolo in basso a sinistra
|
64
|
Disabilita l'azione collegata all'angolo in basso a sinistra
|
|
Angolo in basso a destra
|
128
|
Disabilita l'azione collegata all'angolo in basso a destra
|
Facciamo alcuni esempi:
- il valore 15 (=1+2+4+8) abiliterà i primi quattro filtri e
quindi disabiliterà le funzioni corrispondenti;
- il valore 255 (=1+2+4+8+16+32+64+128) abiliterà tutti e otto i
filtri e quindi disabiliterà tutte le funzioni corrispondenti.
NOTA: I valori riportati, sono in
rappresentazione decimale.
Configurazione mediante IBW
Mentre la configurazione che abbiamo visto può essere facilmente
effettuata all'interno del Configuratore (ICE), utilizzando il
Wizard (IBW) non è possibile scendere nello stesso dettaglio. Ci si
limiterà ad inserire il modulo "Gesture Filter" nella
build e, a Run-Time, si interverrà, con le dovute cautele, sulle
chiavi di registro che pilotano questo filtro. Con riferimento alle
variabili di cui sopra, bisogna agire sulla chiave:
HKLM\Software\Microsoft\Windows\CurrentVersion\ImmersiveShell\EdgeUI\DisabledEdges
Il valore 0 (zero) della variabile significa che non c'è nessun
filtro di gesti abilitato.
NOTE:
La modifica di queste chiavi, di solito, necessita di un riavvio
della macchina.
Attenzione all'utilizzo di questi filtri con quelli che
proteggono la scrittura su disco. Il consiglio è di disabilitare
tutti i filtri di scrittura su disco, effettuare tutte le prove del
caso fino ad arrivare ad una situazione soddisfacente e, solo in
quel momento, creare la copia MASTER del sistema.
Configurazione mediante DISM
Il modulo "Gesture Filter" non ha dipendenze da altri
moduli e quindi può essere aggiunto "On-line" senza problemi.
Utilizzando il tool DISM (Deployment Image Servicing and
Management), si possono direttamente installare sia il .CAB che il
.EMD che sono le due parti del modulo "Gesture
Filter".
Per aggiungere il modulo al nostro sistema Standard
8 (OnLine):
1) Individuare i nomi degli elementi che si vogliono inserire e
la loro posizione; per esempio, nel caso specifico sono:
a.
Microsoft-Windows-Embedded-GestureFilter-Package~31bf3856ad364e35~x86~~6.2.9200.16384.cab
b.
WinEmb-Edge-Gesture-Filter~31bf3856ad364e35~x86~~6.2.9200.16384.emd
Entrambi nella cartella:
%catalogroot%\x86\modules\FeaturePack
2) Copiamo i file d'installazione (.CAB e .EMD) in un posto
raggiungibile dal sistema che vogliamo aggiornare (ad esempio sulla
cartella principale di una chiavetta USB).
3) Supponiamo che la chiavetta di cui sopra per il sistema che
vogliamo aggiornare si chiami "E:". Per eseguire il comando:
a. Aprire un prompt di comandi con i diritti di
amministratore;
b. Dare il comando:
dism /online /add-package
/PackagePath:E:\Microsoft-Windows-Embedded-GestureFilter-Package~31bf3856ad364e35~x86~~6.2.9200.16384.cab
c. Il sistema risponderà con una serie di messaggi:
WE8S>dism.exe /OnLine /Add-Package
/PackagePath:E:\Catalog\6.2\9200.16384\x86\modules\FeaturePack\Microsoft-Windows-Embedded-GestureFilter-Package~31bf3856ad364e35~x86~~6.2.9200.16384.cab
Deployment Image Servicing and Management tool
Version: 6.2.9200.16384
Image Version: 6.2.9200.16384
Processing 1 of 1 - Adding package
Microsoft-Windows-Embedded-GestureFilter-Package~31bf3856ad364e35~x86~~6.2.9200.16384
[==========================100.0%==========================]
The operation completed successfully.
Restart Windows to complete this operation.
Do you want to restart the computer now? (Y/N)
d. Non è necessario effettuare questo riavvio, si può continuare
l'installazione dando il comando:
dism /online /add-module
/ModulePath:E:\WinEmb-Edge-Gesture-Filter~31bf3856ad364e35~x86~~6.2.9200.16384.emd
e. Il sistema risponderà con una serie di messaggi:
WE8S>dism.exe /OnLine /Add-Module
/ModulePath:E:\Catalog\6.2\9200.16384\x86\modules\FeaturePack\
WinEmb-Edge-Gesture-Filter~31bf3856ad364e35~x86~~6.2.9200.16384.emd
Deployment Image Servicing and Management tool
Version: 6.2.9200.16384
Image Version: 6.2.9200.16384
Adding package
Microsoft-Windows-Embedded-GestureFilter-Package~31bf3856ad364e35~x86~~6.2.9200.16384
[==========================100.0%==========================]
The operation completed successfully.
Restart Windows to complete this operation.
Do you want to restart the computer now? (Y/N)
f. Al riavvio il sistema completerà l'installazione.
NOTA: Il Filtro così installato è subito
abilitato all'intercettazione dei vari gesti anche se, come
default, NON ne filtra nessuno.
Esempio pratico
Per comprendere il funzionamento di questo filtro il modo
migliore è quello empirico.

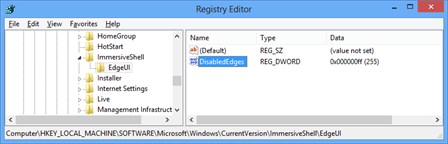

Lanciamo un editor per il registro Regedit.exe (con privilegi di
amministratore) e posizioniamoci sulla chiave:
HKLM\Software\Microsoft\Windows\CurrentVersion\ImmersiveShell\EdgeUI
La variabile DisabledEdgesdopo
l'installazione del modulo "Gesture Filter" ha il valore 0
(zero).
Per "filtrare", in un colpo soltanto, tutti e otto i gesti
(Microsoft nella versione italiana del sistema li chiama "tocchi")
bisognerà assegnare alla variabile il valore 255 (0xff in
esadecimale).
Dopo questa assegnazione, al prossimo login, le azioni collegate
ai gesti "filtrati" non verranno eseguite. Un esempio per tutte:
andando sul "desktop" (o su qualsiasi applicazione Windows 8) e
posizionando il cursore sul bordo superiore del video l'icona del
puntatore non cambierà immagine diventando una manina aperta pronta
a chiudere l'applicazione, ma rimarrà a forma di punta di freccia
(ci riferiamo a icone di default).
NOTA: Per poter utilizzare gli applicativi di
amministrazione sul PC-Target, bisogna includere nella build i
moduli che li contengono; ad esempio, per "Regedit.exe" il modulo
è:
Features\Diagnostics, Feedback and Maintenance\Registry
Editor.

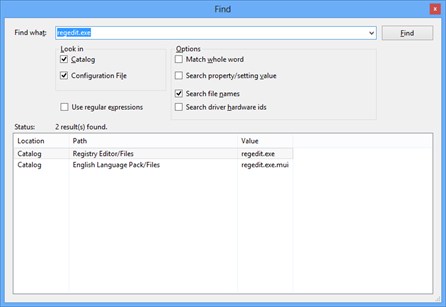

Per trovare il modulo corretto nell'ambiente del configuratore
(ICE), si consiglia di:
• utilizzare la funzione "Find" (Ctrl-F);
• selezionare l'opzione "Search file names";
• cercare "Regedit.exe".
Con un doppio click sulla riga corrispondente ci si ritroverà
già nella colonna del Catalog con il modulo corretto selezionato.
Lo si può includere nella build ed aggiungere i moduli in
dipendenza.
Conclusioni
Per proteggere la nostra applicazione dalle azioni scaturite dai
nuovi gesti implementate da Windows 8, possiamo usare una qualsiasi
combinazione degli 8 filtri che la piattaforma ci mette a
disposizione. Questo intervento non basta da solo, ma va usato
insieme alle altre funzionalità come il filtro sulla tastiera. Per
esempio se si attivano tutti i filtri dei gesti per evitare che
l'utente acceda alla condivisione, ma poi si lascia attivo il tasto
Windows (
![clip_image005[5]](/media/3041/Windows-Live-Writer_6c03b21d7bc9_103EF_clip_image005%5B5%5D_thumb.jpg)
) l'utente potrà richiamare la funzione
"Condividi" utilizzando la sequenza di tastiera (
![clip_image005[6]](/media/3051/Windows-Live-Writer_6c03b21d7bc9_103EF_clip_image005%5B6%5D_thumb.jpg)
+H).
